浮子流量计均匀读数的秘密——把“前疏后密”的刻度盘送进健身房！
还在吐槽浮子流量计表盘“前疏后密”、40 %以后根本分不清？指针半天挪一格；眨眼就蹿到满量程。疏密不均不仅逼死强迫症，更让93%～97%之间的真实流量只能被“四舍五入”成95%，误差悄悄溜走。解决这个麻烦事儿，可以直接将检测腔进行进一步处理，即可使刻度变得更为匀称。
一、流量计工作原理
浮子流量计的核心是一支自下而上逐渐扩大的透明锥形管（或内置孔板的直管），管内放着一只比流体重的浮子。当流体从底部涌入，浮子受到向上的“差压推力”＝环形流通面积×动压；同时浮子自身重力向下。两力相等时，浮子悬停于某一高度。此时环形缝隙面积恰好使流速降到能让推力＝重力，于是“悬浮高度”与“体积流量”形成一一对应关系——流量越大，浮子升得越高，环形面积自动变大，保持压降恒定，实现机械式“力-位移”线性转换，无需外接电源即可就地指针或远传显示。

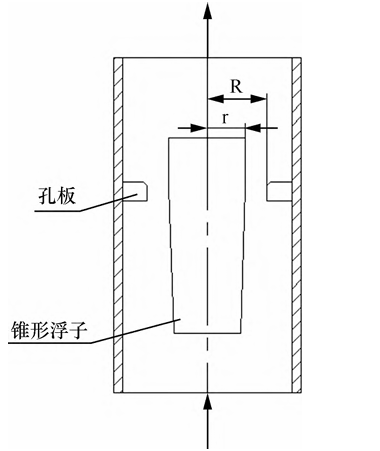

图1 工作原理图
二、改进方案的设计
从体积流量与环形面积成线性的基本公式出发，算出“绝对均匀刻度”对应的浮子外廓应是一条抛物线，考虑到抛物线曲面无法在车床上批量成型，把目标曲线离散成一段最佳拟合圆弧，仅改浮子锥面母线，不增任何新零件，然后把原浮子的标定数据当成“误差地图”，反向修正圆弧的弯度和位置，让流量与行程尽量成比例，通过实验验证，定型成新一代圆弧浮子，实现既好加工又刻度均匀的双重目标。
表1 改进前后标定结果对比
三、结语
这就是一场“让刻度不再挤牙膏”的小手术，把浮子从直愣愣的圆锥磨成一条顺滑圆弧，读数就像拉开的卷尺，一格就是一格，前后一样宽，工人再也不用眯眼猜流量，别看只是换了个“小肚子”，它让加工更简单、测量更准、表盘更顺眼，实打实地把实验室里的公式变成了车间里的利润。
参考文献：王婷婷.浮子流量计锥形浮子改进分析与试验研究[J].仪器仪表与分析监测,2023,(03):12-15.
